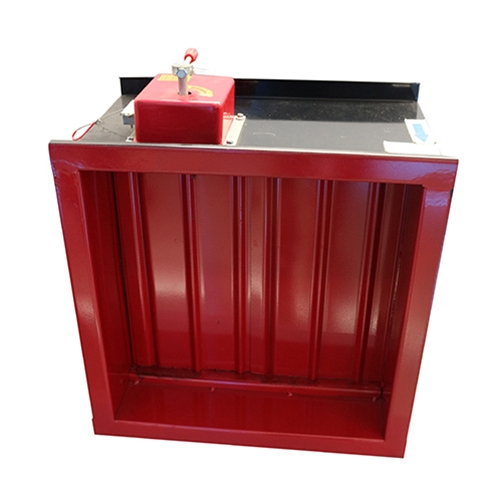

FHF-1防火閥產品概述

FHF-1防火閥安裝在通風、空調系統的送、回風管路上，平時呈開啟狀態，火災時當管道內氣體溫度達到70℃時，易熔片熔斷，閥門在扭簧力作用下自動關閉，在一定時間內能滿足耐火穩定性和耐火完整性要求，起隔煙阻火作用的閥門。閥門關閉時，輸出關閉信號。

產品名稱：防火閥

優點：

1、漏風量低，氣密性能好.

2、電動開啟消耗電流小.

3、防腐性能強，使用壽命長。

4、執行機構驅動靈活。反饋、聯鎖信號準確。

FHF-1防火閥主要功能?特點

1、用于空調通風及送、排風系統中，平時呈常開狀態。

2、當閥門內溫度達到70℃熔斷器動作閥門自動關閉，輸 出動作信號聯鎖信號。

3、控制中心DC24V電動關閉或現場手動關閉，輸出動作信號及聯鎖信號。

4、手動復位

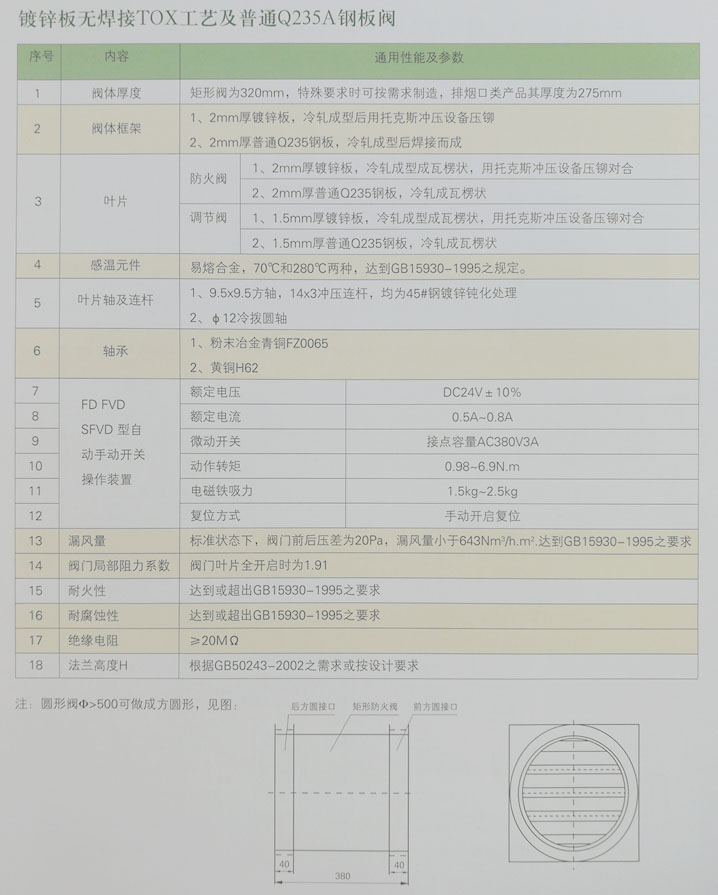

主要技術參數

1、溫感器動作溫度：70℃

2、動作電壓：DC24V

3、動作電流：≤0.7A

4、耐火時間：1.5h

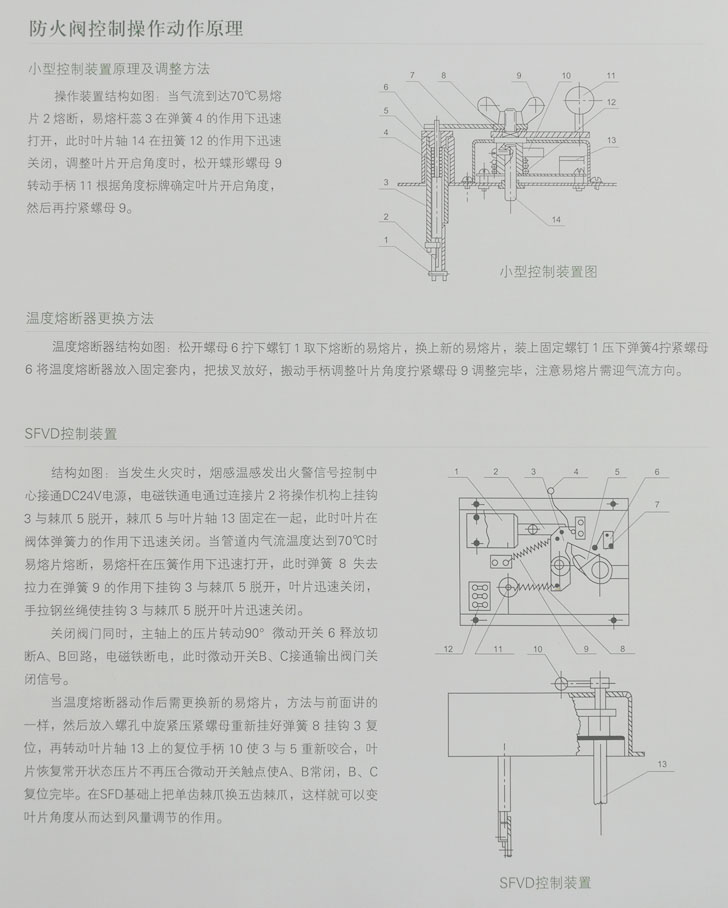

閥門結構

主要部件：閥體、葉片、軸、軸套、執行機構

適用場所

FHF-1防火閥通常安裝需要調節風量的通風空調系統的風管上，適用于水平或垂直氣流的風管。 防煙防火調節閥通常安裝在需要調節風量或需要用電信號控制閥門關閉的通風空調系統的風管上。適用于水平或垂直氣流的風管。

性能特點

輸入DC24V電信號、電磁鐵動作，閥門自動關閉。

70℃ 溫感器動作，閥門自動關閉。

手動關閉。

輸出關閉信號或聯鎖控制信號。

手動調節葉片角度，五檔調節風量。

工作電壓：DC24V+10%,-15%。

工作電流：≤0.3A。

溫感器為70 ℃ 易熔片。

漏風量：符合標準（見檢驗報告）。

絕緣電阻：>20M   耐火時間>90min

耐腐蝕性能和動作可靠性符合國家。

電氣接線原理示意圖

說明：（1）、（2）為DC24V電源（1）為(+)

     （2）、（3）為閥門動作信號

     （4）、（5）為聯鎖控制線（常閉、無源）

     （5）、（6）為聯鎖控制線（常開、無源）

防火系列閥門安裝及注意事項

1、安裝閥體之前應先檢查閥門外框及操作機構是否完好，動作是否靈活，確認閥門各方面都正常之后，再進行安裝。

2、閥體安裝前，應注意在閥門周圍，特別有閥門操作機構一側，應予留出位置，一般應不小于350 mm的凈空間，以便于定期的動作實驗和檢查。

3、閥門在吊頂內安裝時，在觀察和操作機構的下方應設有檢查門孔，一般尺寸不小于450×450mm，如在條件有限時，吊頂檢修孔也可減至400×400 mm。

4、閥門在安裝之前或在安裝后的使用過程中，應定期進行啟閉動作實驗，建議每半年至一年進行一次，并做好記錄。動作實驗包括：風量調節閥手動、電動啟閉是否靈活；防火閥、排煙閥使用電信號或手動是否動作，動作后電信號輸出情況。

5、不得將其它任何外力加在閥門上，宜有單獨的支吊架，一避免閥門在外力影響下產生變形，影響閥門的動作功能。

6、防火閥門與防火墻（或樓板）之間的風管應采用 δ≥2mm的鋼板制作，好再在風管管外用耐火材料保溫隔熱。

7、電氣線路及遠程控制鋼索應采用Dg20的普通塑料管為保護套管。

8、控制鋼索套管的彎曲半徑不宜小于250 mm，彎曲一般不多于3處。（鋼索長度一般不宜大于6m，若長度超過6m，訂貨時應另加說明。）在條件許可的情況下，一般采用近距離控制為宜。
