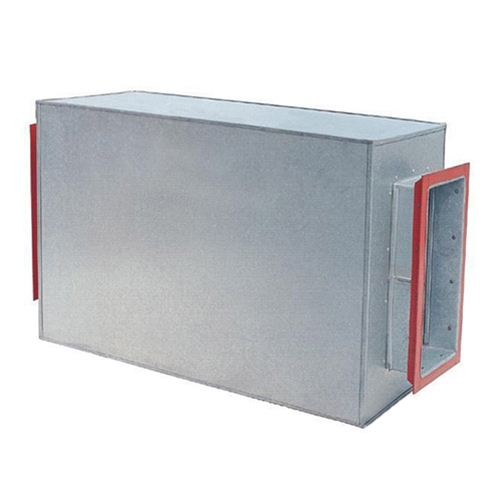

T701-6 阻抗復合消聲器
T701-6型阻抗復合式消聲器系列是較早空調通風系統配用的消聲器系列。
T701-6系列共有十種大小不同規格，一般適用風量2000～30000 m3/h，風速為6m/s，外形斷面尺寸為800(寬)×500(高)～2000(寬)×1800(高)，其中1# ～ 4# 消聲器長度為1.6m
5# ～ 10#為 0.9m 。此種復合式消聲器的抗性消聲是由內管截面的突變（不連續）及內外管
之間的膨脹室（ 1# ～ 4#為三室串聯，5#～ 10#為二室串聯）作用所構成，而阻性消聲則由
超細玻璃棉吸聲片吸收聲能以降低噪聲。
T701-6型消聲器系列的單位長度消聲量一般為：低頻10-15dB/m，中頻15-20dB/m，高頻20-25 dB/m，單級壓力損失15-60Pa。
T701-6型阻抗復合式消聲器的選用注意點：
選用消聲器的風速6-10m/s為宜，最高12-14m/s；
1-4號可單級使用，5-10號應多節串聯。
消聲器可直接安裝于風機出風口，在系統中盡量安裝在靠近空調機房，消聲器外殼應與風管同樣作保溫處理。目前由于該消聲器體積較大逐漸由前面的幾種系列所替代。

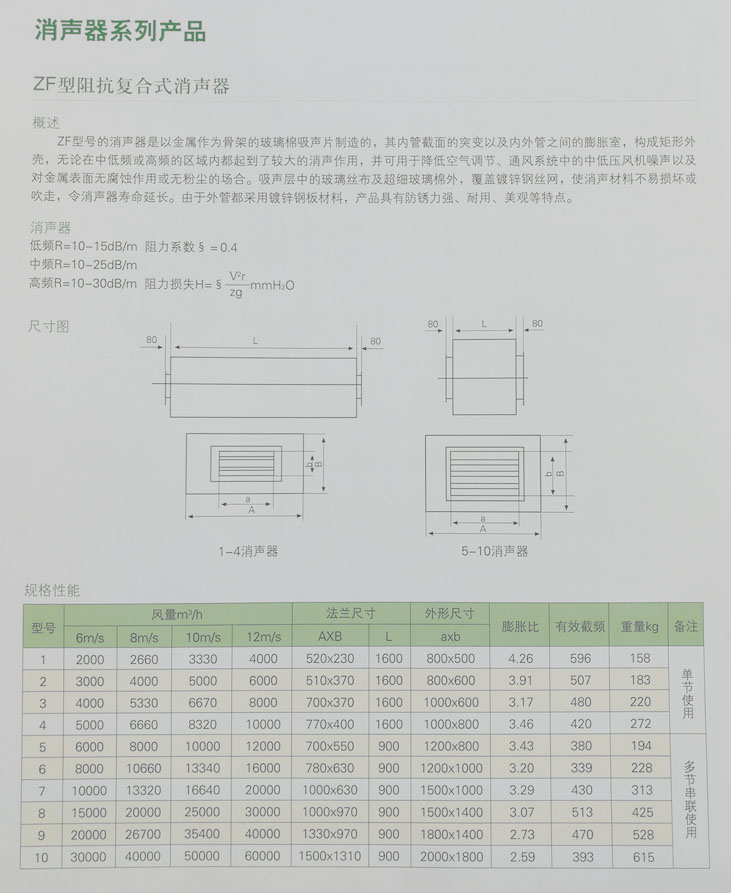

阻抗復合式消聲器選用表 表1
|
型號 |
長度 |
斷面尺寸 |
外形斷面 |
法蘭尺寸 |
有效截面 |
膨脹比 |
載頻 |
適用風量（m3/h） |
|||
|
6m/s |
8m/s |
10m/s |
12m/s |
||||||||
|
1 |
1600 |
800*500 |
0.4 |
520*230 |
0.093 |
4.26 |
596 |
2000 |
2660 |
3330 |
4000 |
|
2 |
1600 |
800*600 |
0.48 |
510*370 |
0.139 |
3.91 |
507 |
3000 |
4000 |
5000 |
6000 |
|
3 |
1600 |
1000*600 |
0.60 |
700*370 |
0.186 |
3.17 |
480 |
4000 |
5330 |
6670 |
8000 |
|
4 |
1600 |
1000*800 |
0.80 |
770*400 |
0.231 |
3.16 |
420 |
5000 |
6660 |
8320 |
10000 |
|
5 |
900 |
1200*800 |
0.96 |
700*550 |
0.278 |
3.13 |
380 |
6000 |
8000 |
10000 |
12000 |
|
6 |
900 |
1200*1000 |
1.20 |
780*630 |
0.372 |
3.20 |
339 |
8000 |
10660 |
13340 |
16000 |
|
7 |
900 |
1500*1000 |
1.50 |
1000*630 |
0.463 |
3.29 |
430 |
10000 |
13320 |
16640 |
20000 |
|
8 |
900 |
1500*1400 |
2.10 |
1000*970 |
0.695 |
3.07 |
513 |
15000 |
20000 |
25000 |
30000 |
|
9 |
900 |
1800*1400 |
2.52 |
1330*970 |
0.828 |
2.73 |
470 |
20000 |
26700 |
35400 |
40000 |
|
10 |
900 |
2000*1800 |
3.60 |
1500*1310 |
0.890 |
2.59 |
393 |
30000 |
40000 |
50000 |
60000 |
注：1、若需要更大規格的消聲器，可按國家標準風管所列法蘭尺寸設計制造；
2、鍍鋅鋼板風管法蘭寬度按2002年規范制作，玻鎂風管法蘭寬度按50mm制作；
3、為了同用戶的安裝尺寸保持一致，若用戶沒有注明，法蘭不打孔。
